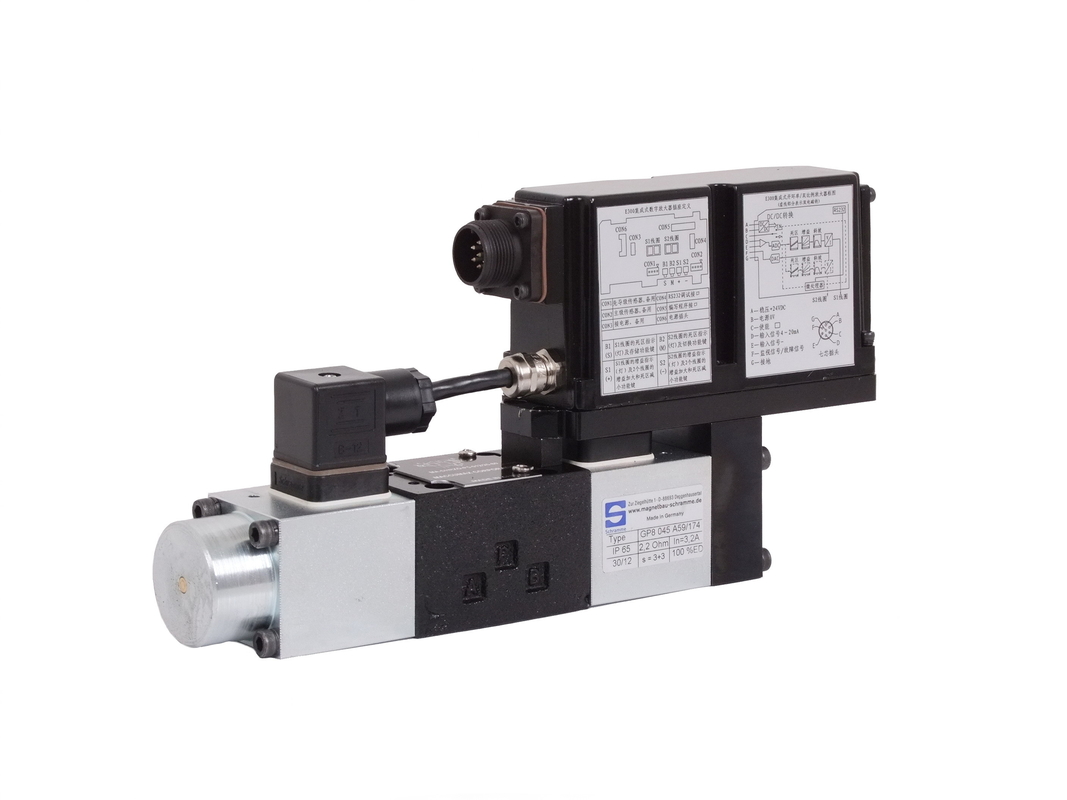

Fluxo -10 105L/MIN P=30bar proporcional hidráulico da válvula 06 de MA-DHZO MA-DKZOR
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | SJ HYD |
| Certificação: | ISO9001 |
| Número do modelo: | MA-DHZO---AES---Picosegundo---0 7 1 - S 5/*/* **/* |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 pc |
|---|---|
| Preço: | Latest price |
| Detalhes da embalagem: | pacote padrão |
| Tempo de entrega: | Em stock |
| Termos de pagamento: | T / TL / C |
| Habilidade da fonte: | 10000 PCS |
|
Informação detalhada |
|||
| marca: | Hidráulico SH | modelo: | MA-DHZO---AES---Picosegundo---0 7 1 - S 5/*/* **/* |
|---|---|---|---|
| Certificação: | ISO9001 | Tamanho: | 06-10 |
| Fluxo: | 105L/min | Pressão de funcionamento: | 315Bar |
| Padrão ou não: | padrão | Poder: | Hidráulica |
| Media: | óleo | Estrutura: | Controle |
| Msterial: | Moldagem | Pressão: | Pressão alta |
| temperatura: | temperatura normal | Lugar de origem: | China |
| Aplicação: | SISTEMA HIDRÁULICO | Temprature do ambiente: | -20-60 |
| Condição: | Novo | Pacote: | packge padrão |
| Garantia: | Um ano | ||
| Realçar: | Válvula de escape proporcional,válvula de alívio de pressão hidráulica |
||
Descrição de produto
Fluxo -10 105L/MIN P=30bar proporcional hidráulico da válvula 06 de MA-DHZO MA-DKZOR
CARACTERÍSTICAS HIDRÁULICAS (baseadas em ISO de óleo mineral VG 46 em 50' c)
|
Símbolos hidráulicos
|
||||||||
| Modelo da válvula | DHZO | DKZOR | ||||||
| Sobreposição do carretel | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| Tipo do carretel e tamanho (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Limites da pressão [barra] | Portos P, A, B=350; T=210 (250 com drain/Y externo | Portos P, A, B=315, T=210 (250/Y) | ||||||
| Fluxo máximo (1) [L/MIN] | 1 | 4,5 | 8 | 17 | 28 | 45 | 60 | |
| Na barra de P= 10 (pinta) | ||||||||
| Na barra de P= 30 (pinta) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| Em P=70bar (pinta) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Tempo de resposta (4) [Senhora] |
< 30=""> |
< 40=""> | ||||||
| Histerese [%] | < 5=""> | < 5=""> | ||||||
| Repetibilidade | + 1% | + 1% | ||||||
NOTAS:
Acima dos dados de desempenho refira as válvulas acopladas com os motoristas eletrônicos de Atos, veem a seção 2
O fluxo regulado pelas válvulas proporcionais direcionais não é pressão compensada. Assim é afetado pelas variações da carga. Para manter costant o fluxo regulado sob condições de carga diferentes, os compensadores modulares da pressão estão disponíveis (veja a aba. D150)
Para P diferente, o fluxo máximo é do acordo aos diagramas nas seções 14,2 e 15,2
0-100% sinal da etapa
