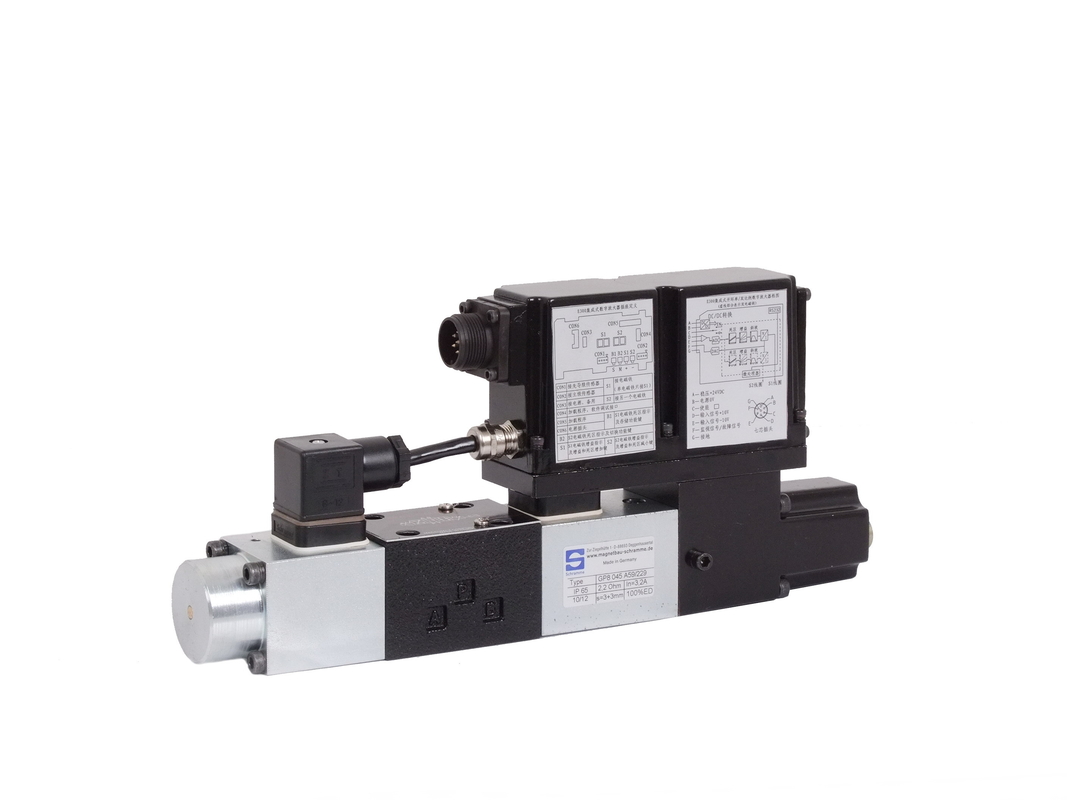

A alta frequência proporcional hidráulica MA-DHZO-T 06 e 10 da válvula do sentido de MA-DKZOR-T conforma-se ao padrão ISO4401
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | SJ HYD |
| Certificação: | ISO9001 |
| Número do modelo: | MA-DHZO-TES |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 pc |
|---|---|
| Preço: | USD 1 |
| Detalhes da embalagem: | pacote padrão |
| Tempo de entrega: | Em stock |
| Termos de pagamento: | T / TL / C |
| Habilidade da fonte: | 10000 PCS |
|
Informação detalhada |
|||
| marca: | SJ hidráulica | modelo: | MA-DHZO-TES |
|---|---|---|---|
| Poder: | Hidráulica | Tamanho do porto: | 06,10 |
| Pressão: | 315Bar | Padrão ou não: | padrão |
| Media: | óleo hidráulico | Estrutura: | Controle |
| meterial: | Moldagem | temperatura: | temperatura normal |
| Aplicação: | SISTEMA HIDRÁULICO | Lugar de origem: | China |
| Garantia: | Um ano | ||
| Realçar: | Válvula direcional proporcional,válvula de alívio de pressão hidráulica |
||
Descrição de produto
MA-DKZOR-T Válvula de Direção Proporcional Hidráulica Alta Freqüência MA-DHZO-T 06 e 10 DHZO-T *; DKZOR-T *
Válvulas proporcionais hidráulicas de alto desempenho
Com transdutor de posição e positivo
Sobreposição do carretel para melhor
Dinâmica em controles direcionais e não
Compensados.
Eles são projetados especificamente para
Controlos de ciclo fechado de alta velocidade e
Implementar pressão alternada (Força)
/ Controles de fluxo - opções / S * acoplado
Spools 'Q' ou 'V'.
O carretel de 4 vias, deslizando em um 5-câmaras
Corpo, é operado diretamente pelo
Solenóide proporcional e é controlado
Em posição fechada por meio de
O feedback do transdutor LVDT.
O driver eletrônico fornece o sinal proporcional
Válvula com corrente adequada para alinhar
Válvula para o sinal de referência,
A execução integral tem construção robusta
E concede pré-ajuste de fábrica para
Permutação válvula-válvula.
Tamanho: 06 e 10
Fluxo máximo: até 80 e 170 l / min
Pressão máxima: 350 bar (DHZO)
315 bar (DKZOR)
Selos material,
Ver secção. ,:
-benzóico.
CARACTERÍSTICAS HIDRÁULICAS (à base de óleo mineral ISO VG 46 a 50'c)
Símbolos hidráulicos | ||||||||
| Modelo da válvula | DHZO | DKZOR | ||||||
| Sobreposição de carretel | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| Tipo e tamanho da bobina (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Limites de pressão [bar] | Portas P, A, B = 350; T = 210 (250 com drenagem externa / Y | Portas P, A, B = 315, T = 210 (250 / Y) | ||||||
| Fluxo máximo (1) [l / min] | 1 | 4,5 | 8 | 17 | 28 | 45 | 60 | |
| A P = 10 bar (PT) | ||||||||
| A P = 30 bar (PT) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| A P = 70bar (PT) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Tempo de resposta (4) [ms] | <30 | <40 | ||||||
| Histerese [%] | <5% | <5% | ||||||
| Repetibilidade | + 1% | + 1% | ||||||
NOTAS:
Os dados de desempenho acima referem-se a válvulas acopladas aos drivers eletrônicos da Atos, ver seção 2
O fluxo regulado pelas válvulas direcionais proporcionais não é compensado pela pressão. Assim, é afetada pelas variações de carga. Para manter o fluxo regulado sob diferentes condições de carga, estão disponíveis compensadores de pressão modulares (ver guia D150)
Para diferentes P, o fluxo máximo está de acordo com os diagramas nas seções 14.2 e 15.2
0-100% sinal de passo
Competitiva: A tecnologia avançada internacional e processo, a bobina de importação da Alemanha, pode substituir Atos, Rexroth, Yuken e muitas outras marcas, a forma ea instalação pode completamente intercambiáveis.
Aplicações: sistema hidráulico, máquina marinha, pálstica e muitos outros sistemas hidráulicos e máquinas.
Nós fornecemos nossas válvulas para muitos clientes OEM, a qualidade é o No.1 na China.
